1167 / 1410
1167
Prices in EURO - VAT not included
1167

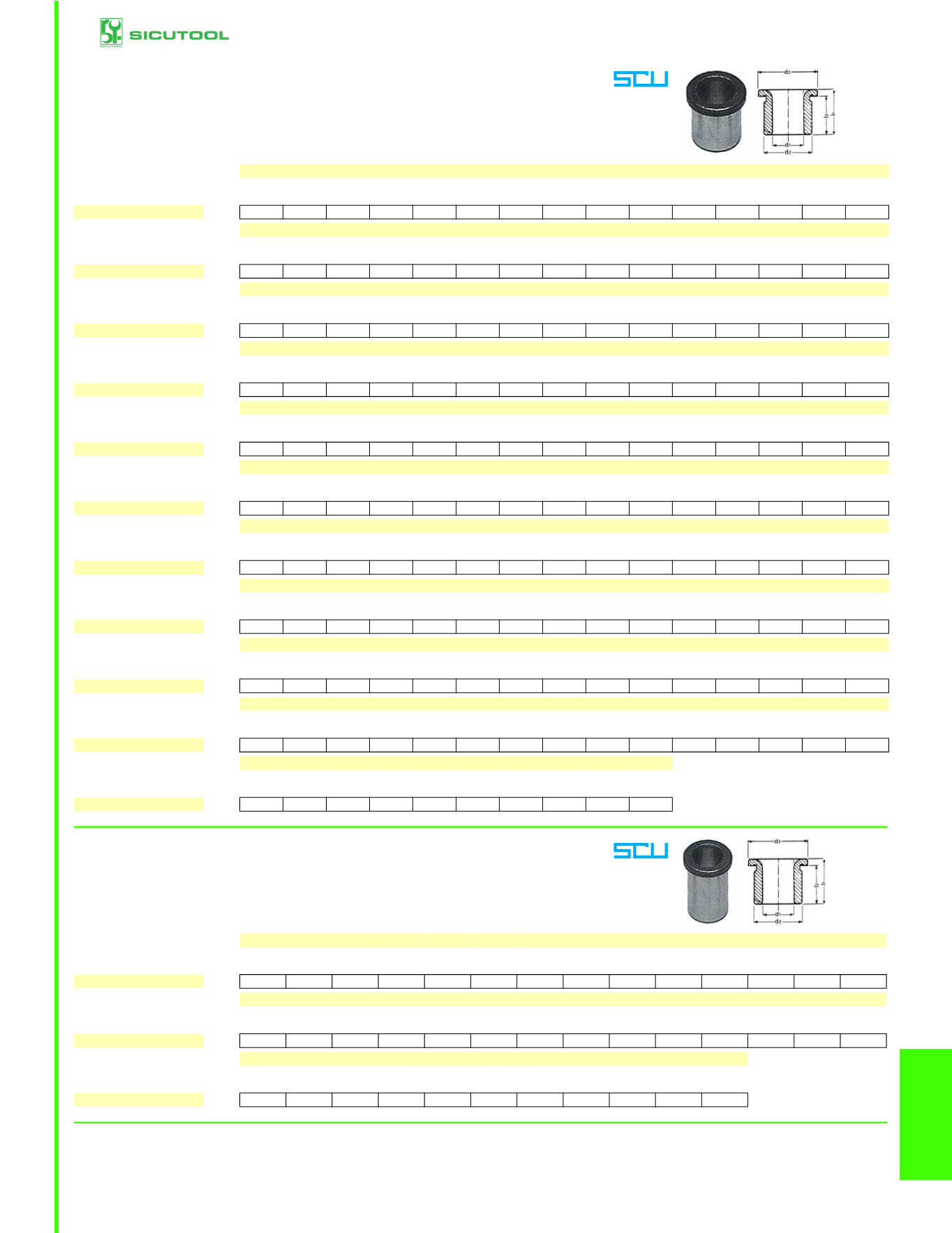

DRILL BUSHES
13
8697
SHORT type with collar. DIN 172.
In special steel, hardened and ground. Hardness Hrc 60-62.
Tolerance: int. Ø F7 – ext. Ø n. 6.
Int Ø d1
mm
2
2,1 2,2 2,25 2,3 2,4 2,5 2,6 2,7 2,75 2,8 2,9
3
3,1 3,2
d2-d3 ext. Ø
mm 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 6-9 6-9 6-9 6-9 6-9 6-9 6-9
l1-l2 Height
mm 6-4 6-4 6-4 6-4 6-4 6-4 6-4 6-4 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5
8697
Each 2,44 2,44 2,44 2,44 2,44 2,44 2,44 2,44 2,42 2,42 2,42 2,42 2,42 2,42 2,42
Int Ø d1
mm
3,25 3,3 3,4 3,5 3,6 3,7 3,75 3,8 3,9
4
4,1 4,2 4,25 4,3 4,4
d2-d3 ext. Ø
mm 6-9 6-9 7-10 7-10 7-10 7-10 7-10 7-10 7-10 7-10 8-11 8-11 8-11 8-11 8-11
l1-l2 Height
mm 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5
8697
Each 2,42 2,42 2,28 2,28 2,28 2,28 2,28 2,28 2,28 2,28 2,20 2,20 2,20 2,20 2,20
Int Ø d1
mm
4,5 4,6 4,7 4,75 4,8 4,9
5
5,1 5,2 5,25 5,3 5,4 5,5 5,6 5,7
d2-d3 ext. Ø
mm 8-11 8-11 8-11 8-11 8-11 8-11 8-11 10-13 10-13 10-13 10-13 10-13 10-13 10-13 10-13
l1-l2 Height
mm 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 8-5,5 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7
8697
Each 2,20 2,20 2,20 2,20 2,20 2,20 2,20 2,28 2,28 2,28 2,28 2,28 2,28 2,28 2,28
Int Ø d1
mm
5,75 5,8 5,9
6
6,1 6,2 6,25 6,3 6,4 6,5 6,6 6,7 6,75 6,8 6,9
d2-d3 ext. Ø
mm 10-13 10-13 10-13 10-13 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15
l1-l2 Height
mm 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7
8697
Each 2,28 2,28 2,28 2,28 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56
Int Ø d1
mm
7
7,1 7,2 7,25 7,3 7,4 7,5 7,6 7,7 7,75 7,8 7,9
8
8,1 8,2
d2-d3 ext. Ø
mm 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 12-15 15-18 15-18
l1-l2 Height
mm 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 10-7 12-9 12-9
8697
Each 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,56 2,90 2,90
Int Ø d1
mm
8,25 8,3 8,4 8,5 8,6 8,7 8,75 8,8 8,9
9
9,1 9,2 9,25 9,3 9,4
d2-d3 ext. Ø
mm 15-18 15-18 15-18 15-18 15-18 15-18 15-18 15-18 15-18 15-18 15-18 15-18 15-18 15-18 15-18
l1-l2 Height
mm 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-9
8697
Each 2,90 2,90 2,90 2,90 2,90 2,90 2,90 2,90 2,90 2,90 2,90 2,90 2,90 2,90 2,90
Int Ø d1
mm
9,5 9,6 9,7 9,75 9,8 9,9
10 10,1 10,2 10,25 10,3 10,4 10,5 10,6 10,7
d2-d3 ext. Ø
mm 15-18 15-18 15-18 15-18 15-18 15-18 15-18 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22
l1-l2 Height
mm 12-9 12-9 12-9 12-9 12-9 12-9 12-9 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8
8697
Each 2,90 2,90 2,90 2,90 2,90 2,90 2,90 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16
Int Ø d1
mm
10,75 10,8 10,9 11 11,1 11,2 11,25 11,3 11,4 11,5 11,6 11,7 11,75 11,8 11,9
d2-d3 ext. Ø
mm 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22 18-22
l1-l2 Height
mm 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8 12-8
8697
Each 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16 3,16
Int Ø d1
mm
12 12,1 12,2 12,25 12,3 12,4 12,5 12,6 12,7 12,75 12,8 12,9 13 13,25 13,5
d2-d3 ext. Ø
mm 18-22 22-26 22-26 22-26 22-26 22-26 22-26 22-26 22-26 22-26 22-26 22-26 22-26 22-26 22-26
l1-l2 Height
mm 12-8 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12
8697
Each 3,16 3,60 3,60 3,60 3,60 3,60 3,60 3,60 3,60 3,60 3,60 3,60 3,60 3,60 3,60
Int Ø d1
mm
13,75 14 14,25 14,5 14,75 15 15,25 15,5 15,75 16 16,5 17
18
19
20
d2-d3 ext. Ø
mm 22-26 22-26 22-26 22-26 22-26 22-26 26-30 26-30 26-30 26-30 26-30 26-30 26-30 30-34 30-34
l1-l2 Height
mm 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 16-12 20-15 20-15
8697
Each 3,60 3,60 3,60 3,60 3,60 3,60 4,58 4,58 4,58 4,58 4,58 4,58 4,58 5,98 5,98
Int Ø d1
mm
21
22
23
24
25
26
27
28
29
30
d2-d3 ext. Ø
mm 30-34 30-34 35-39 35-39 35-39 35-39 42-46 42-46 42-46 42-46
l1-l2 Height
mm 20-15 20-15 20-15 20-15 20-15 20-15 25-20 25-20 25-20 25-20
8697
Each 5,98 5,98 7,64 7,64 7,64 7,64 11,50 11,50 11,50 11,50
vuoto
DRILLBUSHES
8698
LONG type with collar. DIN 172.
In special steel, hardened and ground. Hardness Hrc 60-62.
Tolerance: int. Ø F7 – ext. Ø n. 6.
Int Ø d1
mm
2
2,5
3
3,2
3,5
4
4,3
4,5
5
5,5
6
6,5
7
7,5
d2-d3 ext. Ø
mm 5-8
5-8
6-9
6-9 7-10 7-10 8-11 8-11 8-11 10-13 10-13 12-15 12-15 12-15
l1-l2 Height
mm 9-7
9-7 12-9,5 12-9,5 12-9,5 12-9,5 12-9,5 12-9,5 12-9,5 16-13 16-13 16-13 16-13 16-13
8698
Each 2,64 2,64 2,64 2,64 2,58 2,58 2,36 2,36 2,36 2,56 2,56 2,82 2,82 2,82
Int Ø d1
mm
8
8,5
9
9,5
10
10,5
11
11,5
12
12,5
13
13,5
14
14,5
d2-d3 ext. Ø
mm 12-15 15-18 15-18 15-18 15-18 18-22 18-22 18-22 18-22 22-26 22-26 22-26 22-26 22-26
l1-l2 Height
mm 16-13 20-17 20-17 20-17 20-17 20-16 20-16 20-16 20-16 28-24 28-24 28-24 28-24 28-24
8698
Each 2,82 3,16 3,16 3,16 3,16 3,44 3,44 3,44 3,44 5,10 5,10 5,10 5,10 5,10
Int Ø d1
mm
15
15,5
16
16,5
17
17,5
18
18,5
19
19,5
20
d2-d3 ext. Ø
mm 22-26 26-30 26-30 26-30 26-30 26-30 26-30 30-34 30-34 30-34 30-34
l1-l2 Height
mm 28-24 28-24 28-24 28-24 28-24 28-24 28-24 36-31 36-31 36-31 36-31
8698
Each 5,10 5,98 5,98 5,98 5,98 5,98 5,98 7,92 7,92 7,92 7,92
vuoto
DRILLBUSHES
