DIAGRAMMI DEL REFRIGERANTE

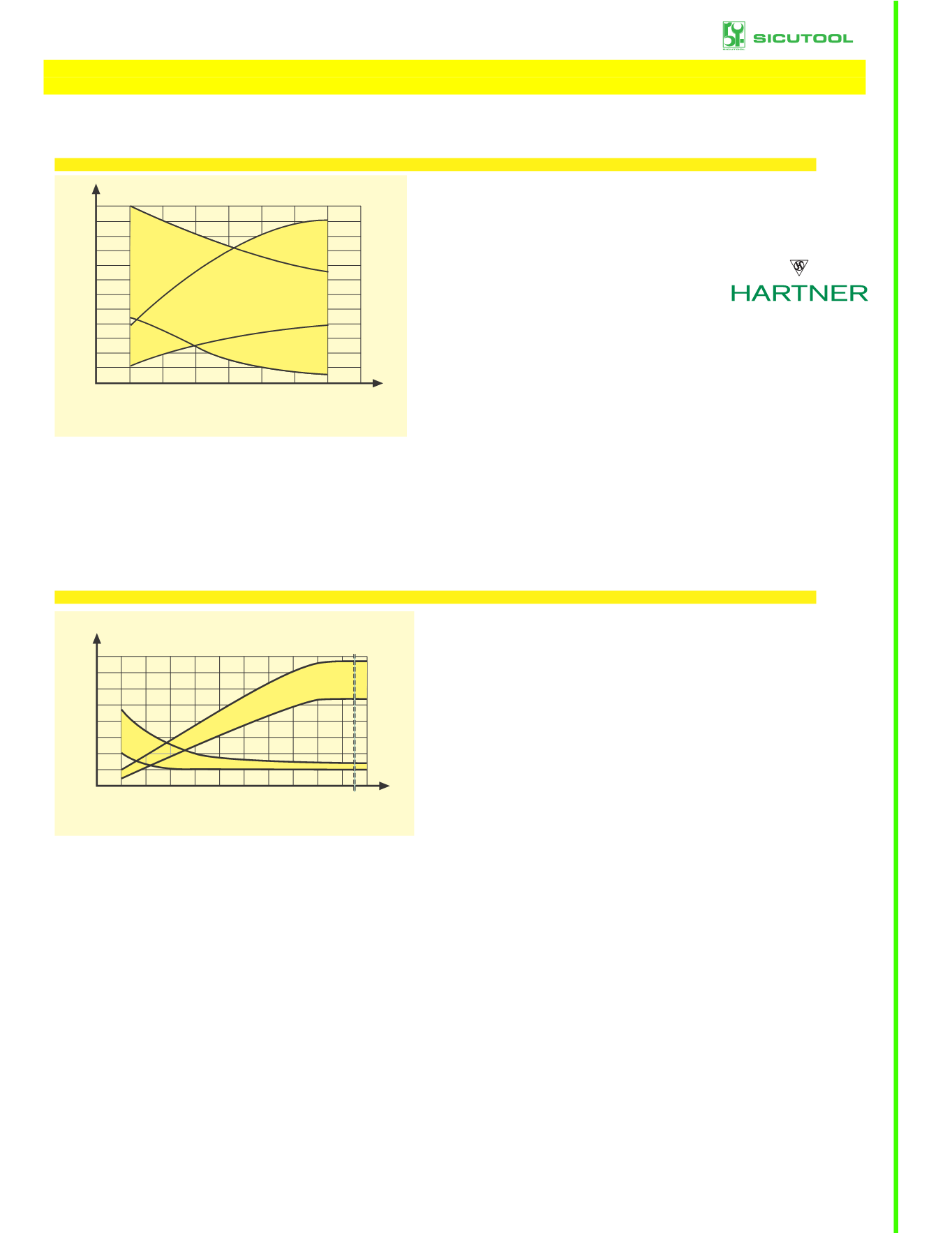

PRESSIONE E VOLUMI DEL REFRIGERANTE
Tabella N. 39
10
20
30
40
50
60
10 12.5 15 17.5 20 22.5 25
4
8
12
16
20
24
2
6
10
14
18
22
A
5 7.5 10 12.5 15 17.5 20
B
20
40
60
80
2
4
6
8
10
12
14
16
10 20 30 40 50 60 70 80 90
210
100
l/min
bar
Per punte elicoidali in metallo duro con fori di refrigerazione
Per punte con placchette intercambiabili, sistema Multiplex con fori di refrigerazione
Nella foratura con placchette intercambiabili
in HSS-E e MD l’emulsione serve come
lubrorefrigerante. Il rapporto di miscelazione
è quello usuale di 1:20.
Di decisiva importanza è un efficiente grup-
po refrigerante. Una pressione e quantità
del refrigerante non sufficienti possono
provocare un risultato di foratura insoddis-
facente e persino la rottura dell’utensile.
La quantità delle particelle della sostanza
solida possibilmente non deve superare i
50 μm.
A = Diametri per utensili con condotto refrigerante centrale
B = Diametri per utensili con condotto refrigerante elicoidale
Diametro utensile [mm]
pressione refrigerante [bar]
Volume refrigerante [l/min]
Diametro utensile [mm]
pressione refrigerante [bar]
Volume refrigerante [l/min]
pressione
ottimale
pressione
nom. min.
quantità
ottimale
quantità
nom. min.
