Catalogo SICUTOOL 2017 - Versione inglese con prezzi

1370 / 1410

1370

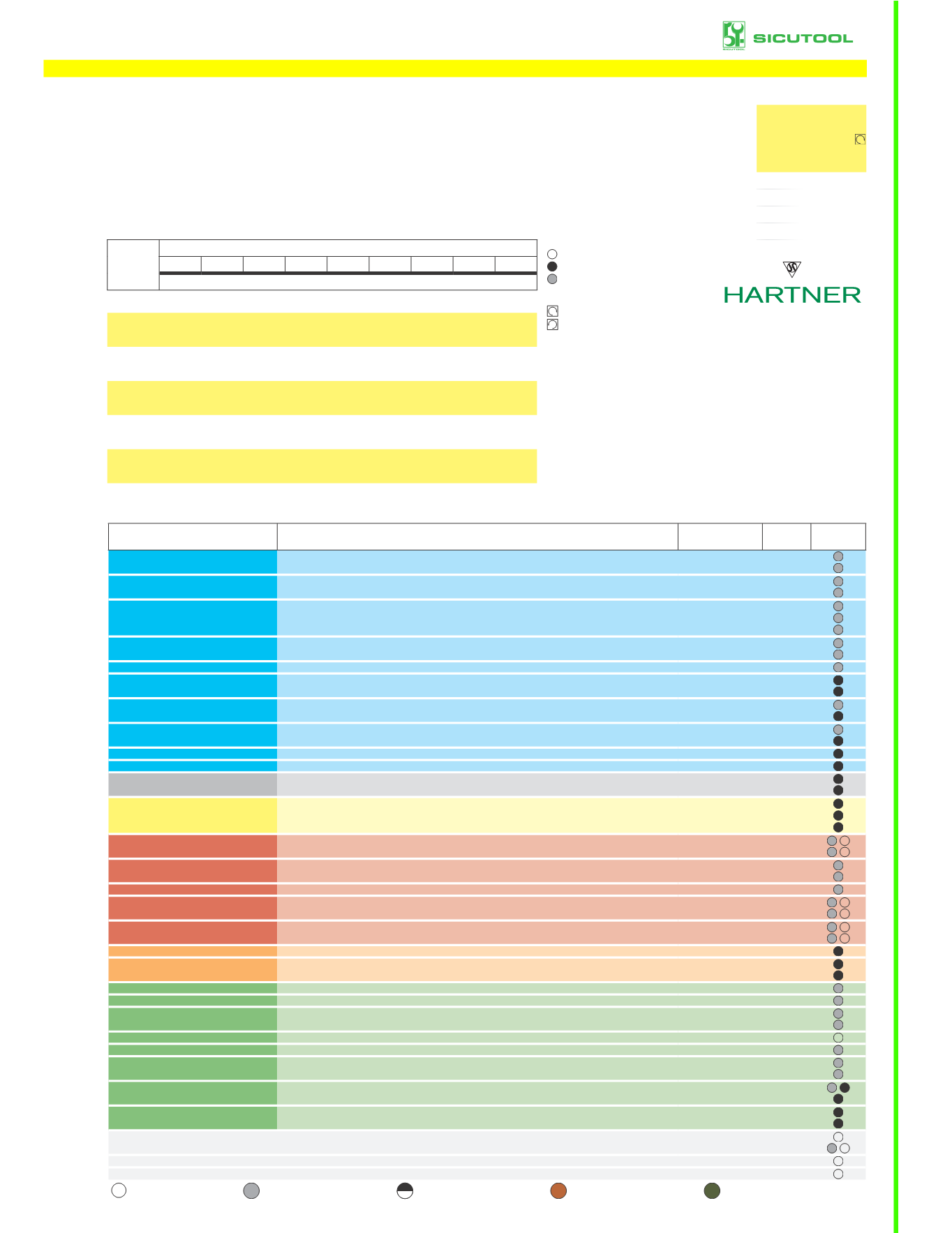

CONSIGLI PER L’IMPIEGO DI PUNTE ELICOIDALI CONVENZIONALI
Tabella N. 33
L
R
Materiali Esempi di materiale
Numeri in grassetto = nr. materiale a DIN EN 10 027
Resistenza
N/mm2
Durezza Refri-
gerante
Acciai da costruzione 1.0035 S185(St33), 1.0486 P275N(StE285), 1.0345 P235GH(H1), 1.0425 P265GH(H2) ≤500
1.0050 E295 (St50-2), 1.0070 E360 (St70-2), 1.8937 P500NH (WStE500) ≤1000
Acciai automatici 1.0718 11SMnPb30 (9SMnPb28), 1.0736 11SMn37 (9SMn36) ≤850
1.0727 46S20 (45S20), 1.0728 (60S20), 1.0757 46SPb20 (45SPb20) ≤1000
Acciai da bonifica non legati 1.0402 C22, 1.1178 C30E (Ck30) ≤700
1.0503 C45, 1.1191 C45E (Ck45) ≤850
1.0601 C60, 1.1221 C60E (Ck60) ≤1000
Acciai da bonifica legati 1.5131 50MnSi4, 1.7003 38Cr2, 1.703028Cr4 ≤1000
1.5710 36NiCr6, 1.7035 41Cr4, 1.7225 42CrMo4 ≤1400
Acciai da cementazione non legati 1.0301 (C10), 1.1121 C10E (Ck10) ≤850
Acciai da cementazione legati 1.7276 10CrMo11, 1.5125 11MnSi6 ≤1000
1.5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5 ≤1400
Acciai nitrurati 1.8504 34CrAl6 ≤1000
1.8519 31CrMoV9, 1.8550 34CrAlNi7 ≤1400
Acciai utensili 1.1750 C75W, 1.2067 102Cr6, 1.2307 29CrMoV9 ≤850
1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6, 1.2767X45NiCrMo4 ≤1400
Acciai super rapidi 1.3243 S 6-5-2-5, 1.3343S 6-5-2, 1.3344 S 6-5-3 ≤1400
Acciai per molle 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4 (51CrV4) ≤350 HB
Acciai temprati – ≤48 HRC
≤66 HRC
Acciai inossidabili, allo zolfo 1.4005 X12CrS13, 1.4104 X14CrMoS17, 1.4105X6CrMoS17, 1.4305 X8CrNiS18-9 ≤900
austenitici 1.4301 X5CrNi18-10 (V2A), 1.4541 X6CrNiTi18-10, 1.4571 X6CrNiMoTi 17-12-2 (V4A) ≤1100
martensitici 1.4057 X20CrNi172 (X17CrNi16-2), 1.4122 X39CrMo17-1, 1.4521 X2CrMoTi18-2 ≤1500
Ghise 0.6010 EN-GJL-100 (GG10), 0.6020EN-GJL-200 (GG20) ≤240 HB
0.6025 EN-GJL-250 (GG25), 0.6035EN-GJL-350 (GG35) ≤350 HB
Ghise sferoidali, ghise temperate 0.7050 EN-GJS-500-7 (GGG50), 0.8035 EN-GJMW-350-4 (GTW35) ≤240 HB
0.7070 EN-GJS-700-2 (GGG70), 0.8170 EN-GJMB-700-2 (GTS70) ≤350 HB
Ghisa in conchiglia – ≤350 HB
Nuove ghise GGV EN-GJV250 (GGV25), EN-GJV350 (GGV35) ≤220 HB
EN-GJV400 (GGV40), EN-GJV500 (GGV50), SiMo 6 ≤300 HB
Nuove ghise ADI EN-GJS-800-8 (ADI800), EN-GJS-1000-5 (ADI1000) ≤1000
EN-GJS-1200-2 (ADI1200), EN-GJS-1400-1 (ADI1400) ≤1400
Leghe speciali Nimonic, Inconel, Monel, Hastelloy ≤2000
Titanio e leghe di titanio 3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 ≤850
3.7154 TiAl6Zr5, 3.7165 TiAl6V4, 3.7184 TiAl4Mo4Sn2,5, - TiAl8Mo1V1 ≤1400
Alluminio e leghe di alu 3.0255 Al99,5, 3.2315 AlMgSi1, 3.3515 AlMg1 ≤400
Leghe di alu per lav. plastiche 3.0615 AlMgSiPb, 3.1325 AlCuMg1, 3.3245 AlMg3Si, 3.4365 AlZnMgCu1,5 ≤650
Leghe di alu-ghisa ≤ 10 % Si 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 ≤600
> 10 % Si 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, - G-AlSi12CuNiMg ≤600
Leghe di magnesio 3.5200 MgMn2, 3.5812.05 G-MgAl8Zn1, 3.5612.05 G-MgAl6Zn1 ≤400
Rame legato in bassa % 2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb ≤500
Ottone, a truciolo corto 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 ≤600
a truciolo lungo 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 ≤600
Bronzi a truciolo corto 2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPb10Sn ≤600
2.0790 CuNi18Zn19Pb ≤850
Bronzi a truciolo lungo 2.0916 CuAl5, 2.0960 CuAl9Mn, 2.1050CuSn10 ≤850
2.0980 CuAl11Ni, 2.1247 CuBe2 ≤1000
Mat. plastiche termoindurenti Resina epossidica, Resopal, Pertinax, Moltopren ≤150
Materie termoplastiche Plexiglas, Hostalen, Novodur, Makralon ≤100
Mat. plast. a fibre aramidiche Kevlar ≤1000
a fibre di vetro/C rinforzate GFK/CFK ≤1000
Ø utensile
mm
Num. colonna avanzamento
1 2 3 4 5 6 7 8 9
f (mm/giro)
0,50 0,004 0,006 0,007 0,008 0,010 0,012 0,014 0,016 0,019
1,00 0,006 0,008 0,012 0,014 0,016 0,018 0,020 0,023 0,025
2,00 0,020 0,025 0,032 0,040 0,050 0,063 0,080 0,100 0,125
2,50 0,025 0,032 0,040 0,050 0,063 0,080 0,100 0,125 0,160
3,15 0,032 0,040 0,050 0,063 0,080 0,100 0,125 0,160 0,160
4,00 0,040 0,050 0,063 0,080 0,100 0,125 0,160 0,200 0,200
5,00 0,040 0,050 0,063 0,080 0,100 0,125 0,160 0,200 0,250
6,30 0,050 0,063 0,080 0,100 0,125 0,160 0,200 0,250 0,315
8,00 0,063 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,315
10,00 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,400
12,50 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,500
16,00 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,500 0,630
20,00 0,125 0,160 0,200 0,250 0,315 0,400 0,500 0,630 0,630
25,00 0,160 0,200 0,250 0,315 0,400 0,500 0,630 0,800 0,800
31,50 0,160 0,200 0,250 0,315 0,400 0,500 0,630 0,800 1,000
40,00 0,200 0,250 0,315 0,400 0,500 0,630 0,800 1,000 1,250
50,00 0,250 0,310 0,400 0,500 0,630 0,800 1,000 1,250 1,250
63,00 0,315 0,400 0,500 0,630 0,800 1,000 1,250 1,600 1,600
80,00 0,400 0,500 0,630 0,800 1,000 1,250 1,600 1,600 2,000
Refrigerante:
Aria
Olio
Emulsione
Direzione di taglio:
destre
sinistre
I numeri in grassetto della colonna avanzamento indicano gli utensili da preferire.
Articolo nr. R
Norma/DIN
Materiale tagliente
Tratt. di superficie
Tipo
M lucide trattati a vapore fasi nitrurate bruno-dorate MolyGlide
