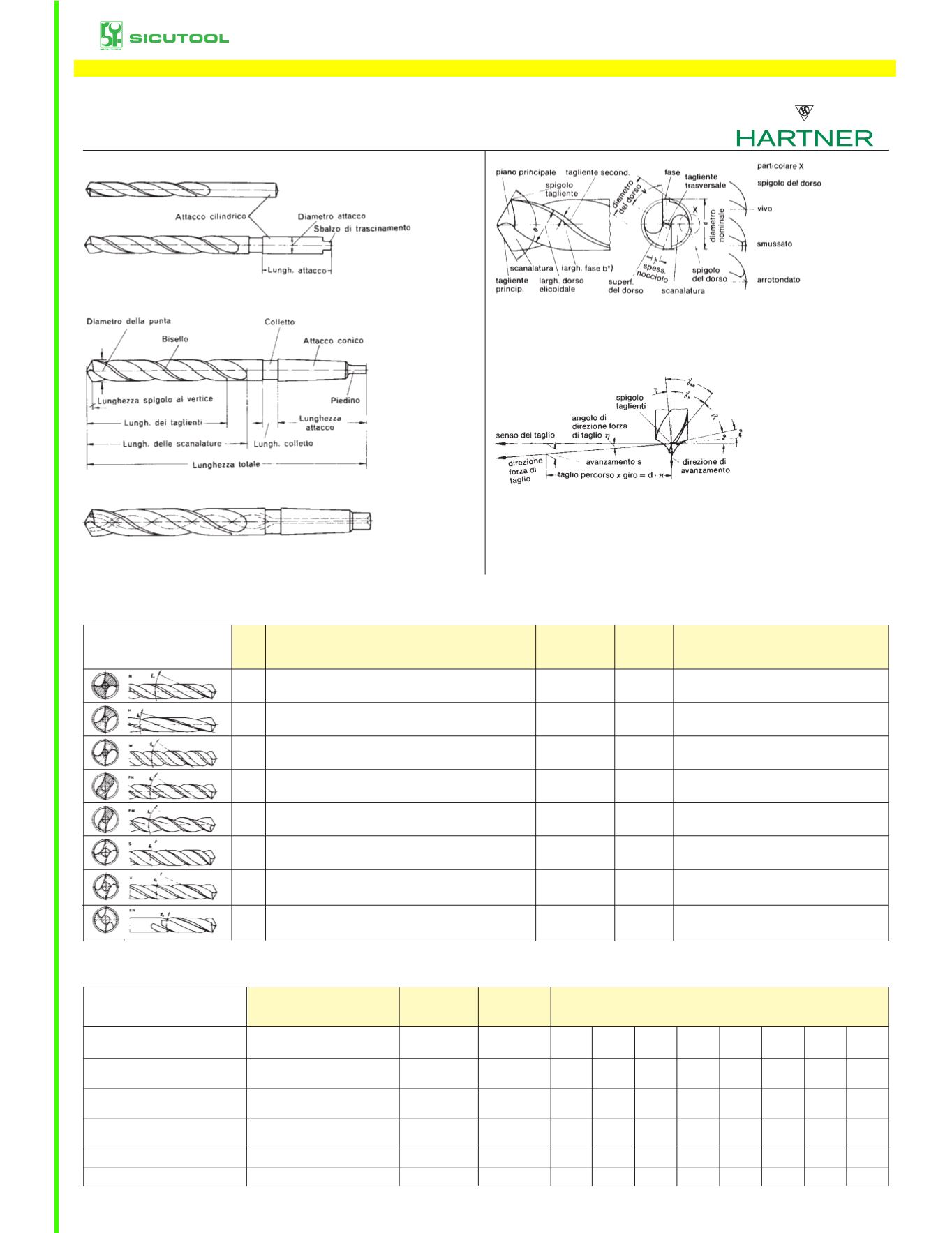

PUNTE ELICOIDALI - CARATTERISTICHE ED ELEMENTI COSTRUTTIVI
Tabella N. 23
*)
La larghezza della fase b, secondo le norme di taglio con asportazione di truciolo, è proporzionale alla larghezza
del dorso della punta e viene indicata con b
f n
,ved. DIN 6581.
Nomenclatura conforme DIN 1412
Tipi, impieghi, caratteristiche costruttive
Analisi orientativi sui tipi d’acciaio
Punte elicoidale con attacco cilindrico
Vertice
Gli angoli dei taglienti
Come punto di riferimento è stato scelto il piano dei taglienti.
x Angolo di spoglia infenriore nominale (Alpha)
x Angolo di spoglia superiore nominale (Gamma)
x e Angolo di spoglia inferiore effettivo
x e Angolo di spoglia superiore effettivo
x Angolo di taglio inferiore (Beta)
Angolo di direzione della forza di taglio (Eta)
La misurazione degli angolo (= angolo di spoglia inferiore nominale),
(= angolo di taglio inferiore) e (angolo di spoglia superiore), si effettua sul piano del cuneo. Per
dettagli ved. DIN 6581, concetti della tecnica di asportazione del truciolo e geometria dei taglienti
degli utensili.
= Angolo del vertice (sigma)
= Angolo del tagliente traversale (Psi)
Punte elicoidali con attacco Cono Morse
Punte con canali di lubrificazione
Estratto da DIN 1412, edito il 12/66
Denominazione
Materiale Denom.
Analisi orientative (valori medi) in %
acciaio
N.
USA
C Si
Mn Cr
Mo V W Co
HSS
S-6-5-2
1.3343
M 2
0,88 0,4 0,4 4,15 3,95 1,85 6,35 -
(DMO5)
HSS-E
S-6-5-2-5
1.3243
M 35
0,92 0,4 0,4 4,15 4,95 1,85 6,35 4,75
(EMO5CO5)
HSS-E
S-12-1-4-5
1.3202
-
1,37 0,4 0,4 4,15 0,85 3,75 12,0 4,75
(EV4CO)
HSS-E
S-10-4-3-10
1.3207
-
1,27 0,4 0,4 4,15 3,75 3,25 10,2 10,5
(EW9CO10)
WS
115CrV3
1.2210
-
1,15 0,2 0,3 0,7 -
0,1 -
-
Mat. per il codolo
C60
1.0601
-
0,6 0,3 0,8 -
-
-
-
-
Tipo Impiego
Angolo di
Angolo Tipo di
spoglia sup. del vert. affilatura
N per materiali a truciolabilità normale
20° - 30°
118°
normale
(p. es. acciaio, ghisa, ghisa grigia)
H per materiali duri, a trucioli corti
12° - 16°
118°
normale
(p. es. ottone, bronzo, elektron)
W per materiali teneri, a trucioli lunghi
35° - 40°
130°
normale
(p. es. alluminio, leghe d’alluminio, rame)
118°
FN per materiali a truciolatura normale da
35°
130°
normale, tagliente traversale
sottoporre a perforazioni molto profonde
assottigliato
FW per materiali teneri a trucioli lunghi da
35° - 40°
130°
idem
sottoporre a perforazioni molto profonde
S per materiali di difficile truciolatura (p. es.
20°-30°
130°
idem
acciaio INOX ed acciai resistenti al calore)
V per materiali duri e di difficile truciolabilità
35°
130°
idem
(p. es. acciai per molle)
EN per materiali a truciolabilità normale da sotto-
20° - 30°
130°
idem
porre a perforazioni estremamente corte
