1345 / 1410
1345

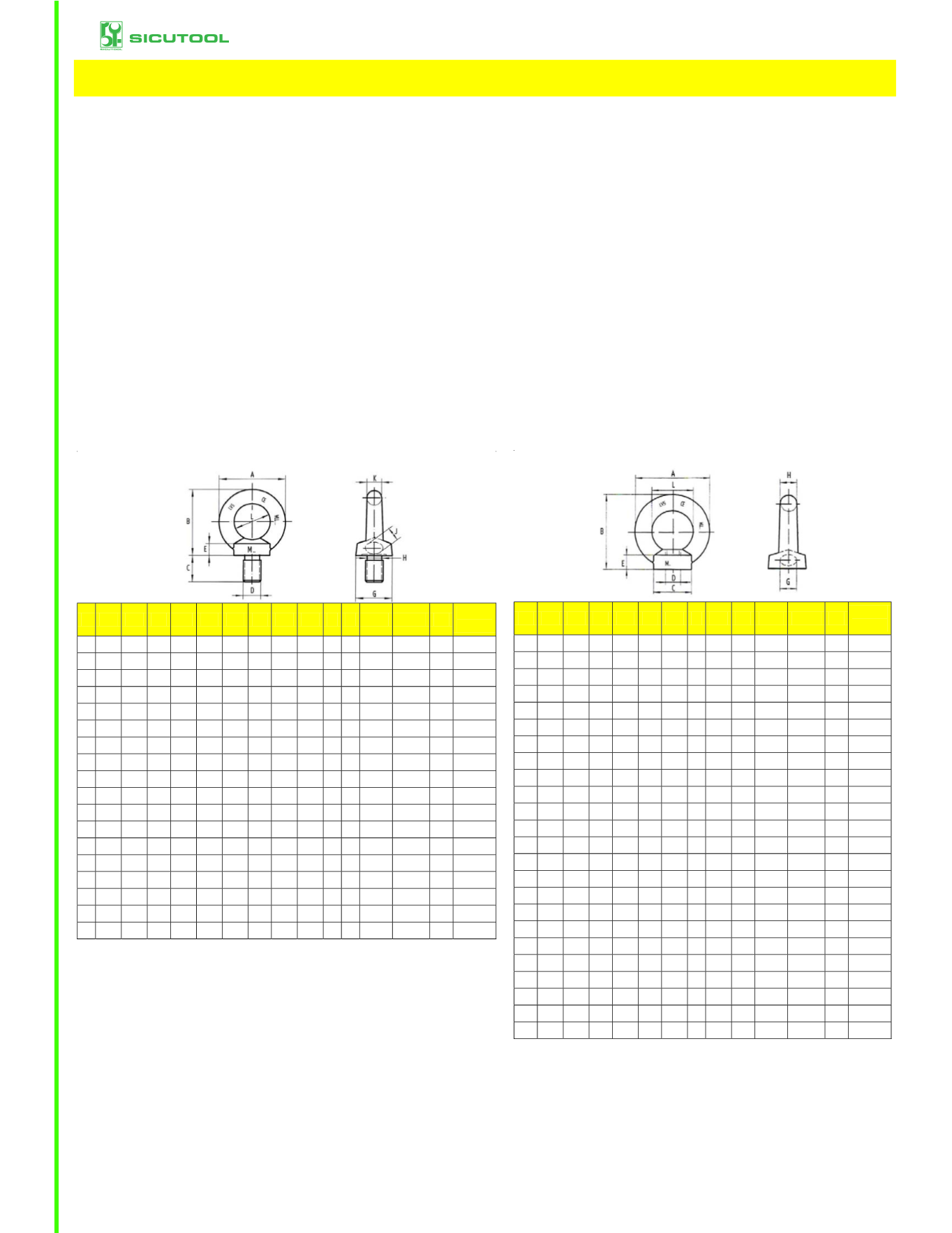

GOLFARI MASCHI Art. 2159T - 2160 - 2160F - 2160L
GOLFARI FEMMINA Art. 2160T - 2161 - 2161F - 2161L
Tabella N. 13/e
ISTRUZIONI
PER
IL CORRETTO UTILIZZO DEI GOLFARI MASCHI
E
FEMMINA
Prima di operare il sollevamento verificare che i golfari siano avvitati completamente in modo da portarli a diretto contatto con la
superficie del corpo da sollevare. I carichi indicati in tabella devono essere applicati in modo stabile affinché i valori riportati siano validi.
Nel caso in cui i golfari vengano sottoposti a sollecitazioni di tipo dinamico i valori dei carichi di lavoro (WLL) riportati in tabella non sono
applicabili. Le portate indicate in tabella valgono pur utilizzo con tiro diritto a 90° od inclinato a 45°, con l’ utilizzo di due golfari. Non
utilizzare angoli di inclinazione superiori a 45° o tiri laterali. Non utilizzare pezzi che presentino segni evidenti di usura, deformazioni o
cricche. Controllare attentamente il prodotto prima di ogni utilizzo. L’ utilizzo con temperature inferiori a –10°C e superiori a + 80° C può
risultare compromesso. Ogni modifica, trattamento o lavorazione successiva alla vendita esonerano Sicutool da ogni responsabilità. Le
misure sono espresse in millimetri (mm).
LEGENDA
WLL
=
(working load limit)
carico di lavoro massimo in tons
WLL*
: (
working load limit)
carico di lavoro massimo in tons per tiro a 45°
BL
= coefficiente di sicurezza; il valore del BL è soltanto un’ indicazione per la sicurezza del prodotto. I carichi (WLL) indicati in tabella
non devono essere mai superati in alcun caso.
P:
passo filetto;
PF:
passo fine
GOLFARI MASCHI ART. 2159T - 2160 - 2160F
/
D P PF A B C E G H K J L WLL WLL* BL Peso
Cad. g
6 1 -
36 36 13 6 20 4,6 8 10 20
0,075 0,05 6
56
8 1,25 -
36 36 13 6 20 6 8 10 20
0,14 0,10 6
58
10 1,5 -
45 45 17 8 25 7,7 10 12 25
0,23 0,17 6
108
12 1,75 1,25
54 53 20,5 10 30 9,4 12 14 30
0,34 0,24 6
177
14 2 1,5
63 62 27 12 35 11,3 14 16 35
0,50 0,35 6
289
16 2 1,5
63 62 27 12 35 13 14 16 35
0,70 0,50 6
314
18 2,5 1,5
72 71 30 14 40 15 16 19 40
0,93 0,65 6
420
20 2,5 1,5
72 71 30 14 40 16,5 16 19 40
1,20 0,86 6
430
22 2,5 1,5
81 80,5 35 14 45 18,5 18 21 45
1,45 1 6
610
24 3 2
90 90 36 18 50 19,6 20 24 50
1,80 1.29 6
884
27 3 2
96 97 39 19.5 55 22,6 21,5 25 53
2,70 1,80 6
1154
30 3,5 2
108 109 45 22 65 25 24 28 60
3,20 2,30 6
1595
33 3,5 2
108 109 45 22 65 28 24 28 60
4,30 2,80 6
1620
36 4 3
126 128 54 26 75 30,3 28 32 70
4,60 3,30 6
2593
39 4 3
144 147 63 30 85 33,3 32 38 80
5 3,50 6
2618
42 4,5 3
144 147 63 30 85 35,6 32 38 80
6,30 4,50 6
3900
45 4,5 3
166 168 68 35 100 38,6 38 46 90
7,60 5 6
6060
48 5 3
166 168 68 35 100 41 38 46 90
8,60 6,10 6
6115
GOLFARI FEMMINA ART. 2160T - 2161 - 2161F
/
D P PF A B C E G H L WLL WLL* BL Peso
Cad. g
6 1
-
36 36 20 8,5 10 8 20
0,075 0,05 6
48
8 1,25
-
36 36 20 8,5 10 8 20
0,14 0,10 6
50
10 1,5
-
45 45 25 10 12 10 25
0,23 0,17 6
90
12 1,75 1,25
54 53 30 11 14 12 30
0,34 0,24 6
160
14 2 1,5
63 62 35 13 16 14 35
0,50 0,35 6
240
16 2 1,5
63 62 35 13 16 14 35
0,70 0,50 6
240
18 2,5 1,5
72 71 40 16 19 16 40
0,93 0,65 6
360
20 2,5 1,5
72 71 40 16 19 16 40
1,20 0,86 6
360
22 2,5 1,5
81 80,5 45 18 21 18 45
1,45 1 6
720
24 3 2
90 90 50 20 24 20 50
1,80 1.29 6
720
27 3 2
96 97 55 21,5 25 21,5 53
2,70 1,85 6
1000
30 3,5 2
108 109 65 24 28 24 60
3,20 2,30 6
1320
33 3,5 2
108 109 65 24 28 24 60
4,30 2,80 6
1320
36 4 3
126 128 75 28 32 28 70
4,60 3,30 6
2100
39 4 3
144 147 85 32 38 32 80
5 3,50 6
3100
42 4,5 3
144 147 85 32 38 32 80
6,30 4,50 6
3150
45 4,5 3
166 168 100 38 46 38 90
7,60 5 6
5020
48 5 3
166 168 100 38 46 38 90
8,60 6,10 6
5100
52 5 3
184 187 110 42 50 42 100
9,80 6,50 6
6690
56 5,5 4
184 187 110 42 50 42 100
11,50 8,20 6
6750
64 6 4
206 208 120 48 58 48 110
16 11 6
9300
72 6 4
260 260 150 60 72 60 140
20 14 6
18500
80 6 4
296 296 170 70 80 68 160
28 20 6
27300
100 6 4
330 330 190 80 88 75 180
40 29 6
36400
