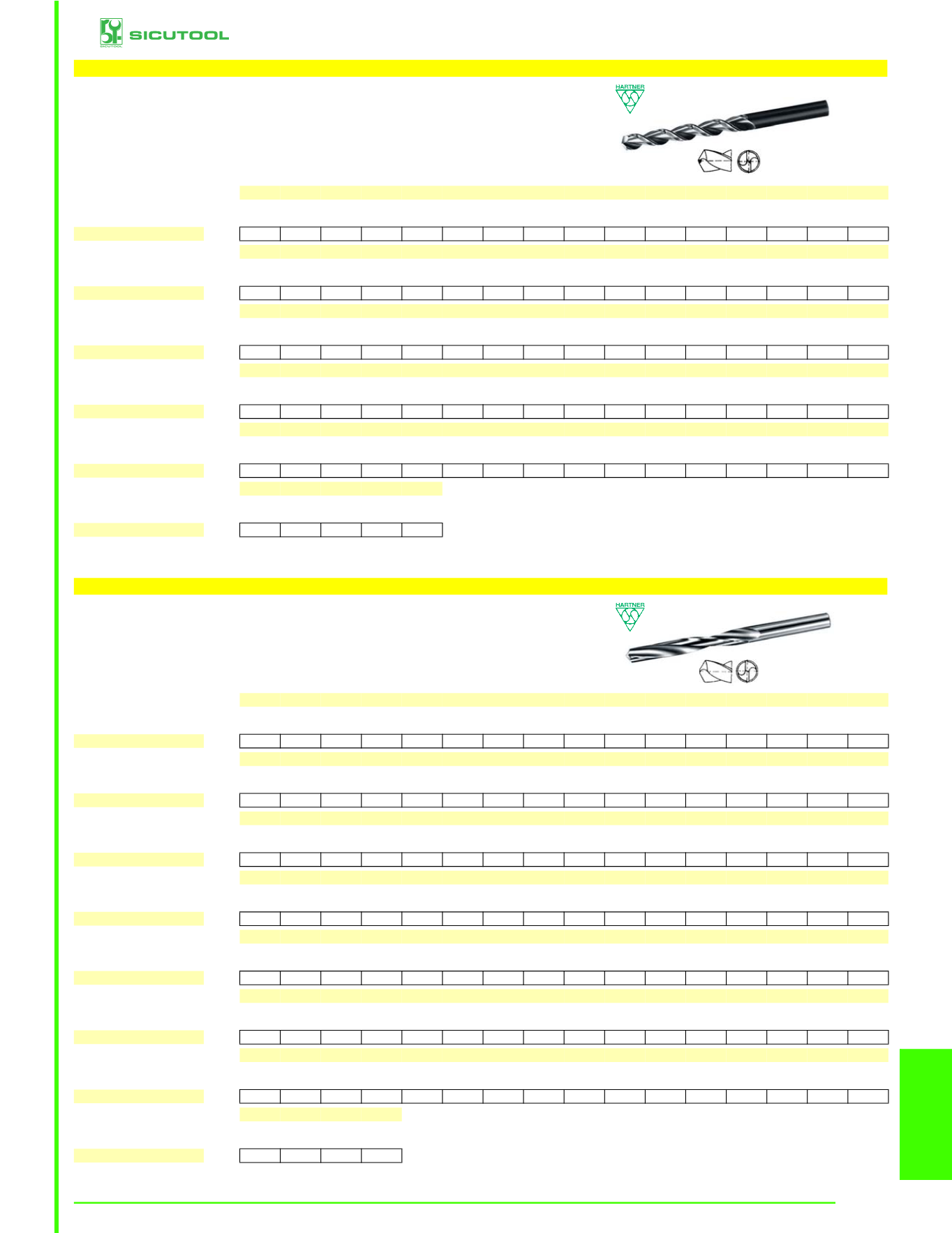

Prices in EURO - VAT not included
1131
STUB DRILLS, RIGHT HAND CUTTING
13
STUB DRILLS, RIGHT HAND CUTTING
8423G
HSS
Orig. Hartner - Art. 81040
DIN 338. Type FN. HSS. Cutting angle 130°. SHORT pattern.
Thinned cutting edge according to DIN 1412 A. Special drills for deep holes.
Suitable for automatic machines.
For steel up to R 1000 N/sqmm.
Cylindrical shank.
Ø
mm
2
2,1 2,2 2,4*
2,5 2,6 2,7 2,8 2,9
3
3,1 3,15 3,2 3,3 3,4 3,5
Overall length
mm 49 49 53 57 57 57 61 61 61 61 65 65 65 65 70 70
Helix length
mm 24 24 27 30 30 30 33 33 33 33 36 36 36 36 39 39
8423G
Each 5,32 6,06 6,06 6,16 5,32 6,48 6,90 6,80 6,70 5,62 6,90 8,92 6,70 6,90 7,44 6,06
Ø
mm
3,6 3,8 3,9
4
4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 4,9*
5
5,2 5,3
Overall length
mm 70 75 75 75 75 75 80 80 80 80 80 86 86 86 86 86
Helix length
mm 39 43 43 43 43 43 47 47 47 47 47 52 52 52 52 52
8423G
Each 8,06 7,96 8,92 6,70 8,38 7,64 8,70 9,24 7,86 11,10 9,44 9,44 9,98 8,38 10,60 11,70
Ø
mm
5,4*
5,5 5,6*
5,7 5,8 5,9
6
6,1 6,2 6,3 6,4 6,5 6,6*
6,7 6,8
7
Overall length
mm 93 93 93 93 93 93 93 101 101 101 101 101 101 101 109 109
Helix length
mm 57 57 57 57 57 57 57 63 63 63 63 63 63 63 69 69
8423G
Each 11,40 9,88 11,60 11,60 12,10 13,40 11,10 13,60 13,30 13,60 14,50 11,90 15,10 15,10 14,20 12,50
Ø
mm
7,2*
7,3 7,4 7,5 7,6*
7,7*
7,8*
7,9*
8*
8,1 8,2*
8,3*
8,4 8,5 8,6 8,7*
Overall length
mm 109 109 109 109 117 117 117 117 117 117 117 117 117 117 125 125
Helix length
mm 69 69 69 69 75 75 75 75 75 75 75 75 75 75 81 81
8423G
Each 21,80 23,40 21,80 16,10 26,00 26,00 22,90 25,10 16,30 25,10 25,10 36,70 32,40 18,10 32,40 36,10
Ø
mm
8,8 8,9
9 9,1*
9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10 10,5 10,8 11
Overall length
mm 125 125 125 125 125 125 125 125 133 133 133 133 133 133 142 142
Helix length
mm 81 81 81 81 81 81 81 81 87 87 87 87 87 87 94 94
8423G
Each 32,90 35,60 19,30 39,80 35,60 36,70 40,40 24,50 37,20 45,70 38,80 42,50 21,30 35,10 55,20 38,20
Ø
mm
11,2 11,5 12 12,2 13
Overall length
mm 142 142 151 151 151
Helix length
mm 94 94 101 101 101
8423G
Each 75,40 42,10 46,20 93,40 62,70
Up to Ø 7.5mm in 10pcs packing units. - * Sizes running out of stock
vuoto
STUBDRILLS,RIGHTHANDCUTTING
DRILLS FOR BRASS, BRONZE AND NON-FERROUS ALLOYS, RIGHT-HAND ROTATION
8429G
HSS
Orig. Hartner - Art. 81020-118°
DIN 338. Type H. HSS. Cutting angle 118°. SHORT pattern.
For brass, bronze, short-chip non-ferrous alloys.
Cylindrical shank.
Ø
mm
0,5 0,6 0,7 0,75 0,8 0,9
1
1,1 1,2 1,25 1,3 1,4 1,5 1,6 1,7 1,8
Overall length
mm 22 24 28 28 30 32 34 36 38 38 38 40 40 43 43 46
Helix length
mm 6
7
9
9
10 11 12 14 16 16 16 18 18 20 20 22
8429G
Each 8,82 8,64 7,66 9,52 7,48 7,48 5,52 6,06 6,60 7,66 6,60 5,96 5,08 5,78 5,70 5,88
Ø
mm
1,9
2
2,1 2,2 2,25 2,3 2,4 2,5 2,6 2,7 2,75*
2,8 2,9
3
3,1 3,2
Overall length
mm 46 49 49 53 53 53 57 57 57 61 61 61 61 61 65 65
Helix length
mm 22 24 24 27 27 27 30 30 30 33 33 33 33 33 36 36
8429G
Each 5,44 4,24 5,16 5,62 7,92 5,62 5,70 4,42 5,52 5,70 5,54 5,70 5,78 4,72 6,68 6,42
Ø
mm
3,3 3,4 3,5 3,6 3,7 3,75*
3,8 3,9
4
4,1 4,2 4,25* 4,3 4,4 4,5 4,6
Overall length
mm 65 70 70 70 70 70 75 75 75 75 75 75 80 80 80 80
Helix length
mm 36 39 39 39 39 39 43 43 43 43 43 43 47 47 47 47
8429G
Each 5,96 6,68 5,52 7,48 7,22 11,40 7,04 9,00 5,44 8,28 7,48 12,20 8,72 10,50 7,22 9,26
Ø
mm
4,7 4,8 4,9
5
5,1 5,2 5,25 5,3 5,4 5,5 5,6*
5,7 5,75 5,8 5,9
6
Overall length
mm 80 86 86 86 86 86 86 86 93 93 93 93 93 93 93 93
Helix length
mm 47 52 52 52 52 52 52 52 57 57 57 57 57 57 57 57
8429G
Each 9,70 9,00 9,52 7,30 9,62 9,80 18,30 10,30 13,70 9,80 13,70 14,30 25,10 11,80 13,70 9,52
Ø
mm
6,1 6,2 6,25*
6,3 6,4 6,5 6,6 6,7 6,8 6,9
7
7,1 7,2 7,25 7,3 7,4*
Overall length
mm 101 101 101 101 101 101 101 101 109 109 109 109 109 109 109 109
Helix length
mm 63 63 63 63 63 63 63 63 69 69 69 69 69 69 69 69
8429G
Each 12,40 12,40 23,20 14,60 15,40 12,10 13,50 15,70 14,10 17,40 13,80 19,20 21,10 38,30 23,20 21,80
Ø
mm
7,5 7,6 7,7* 7,75*
7,8
8
8,1 8,2 8,25* 8,4 8,5 8,6*
8,7*
8,8 8,9
9
Overall length
mm 109 117 117 117 117 117 117 117 117 117 117 125 125 125 125 125
Helix length
mm 69 75 75 75 75 75 75 75 75 75 75 81 81 81 81 81
8429G
Each 16,80 22,70 23,60 29,80 22,70 15,80 23,20 21,10 26,70 28,10 20,50 32,50 31,20 32,50 29,10 22,70
Ø
mm
9,1 9,2 9,25 9,3 9,4*
9,5 9,6 9,7 9,75 9,8 9,9 10 10,5 11 11,5 12
Overall length
mm 125 125 125 125 125 125 133 133 133 133 133 133 133 142 142 151
Helix length
mm 81 81 81 81 81 81 87 87 87 87 87 87 87 94 94 101
8429G
Each 36,10 36,10 53,40 36,10 36,10 28,10 39,60 39,60 49,90 36,10 42,80 24,50 33,10 37,40 48,10 49,10
Ø
mm
13 14 15 16
Overall length
mm 151 160 169 178
Helix length
mm 101 108 114 120
8429G
Each 55,20 71,20 81,10 99,70
Up to Ø 7.5mm in 10pcs packing units. - * Sizes running out of stock
